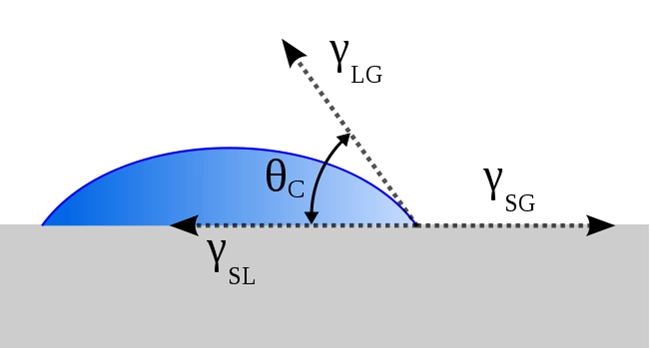

接觸角是衡量材料親疏水性能的重要指標。根據水滴在固體表面靜態(tài)水接觸角的數值θ大小，可將固體表面的疏水性分為以下幾類。

靜態(tài)水接觸角

θ＜10°時，固體表面處于完全潤濕狀態(tài)，稱該表面為超親水表面；

10°＜θ＜90°時，水滴可潤濕固體表面，稱該表面為親水表面；

90°＜θ＜150°，水滴不易潤濕固體表面，稱該表面為疏水表面；

150°＜θ，水滴難以潤濕固體表面，稱該表面為超疏水表面。

等離子體中含有豐富的離子、電子、自由基等活性粒子，可以對材料表面產生多種效應。利用等離子體中含有的活性粒子轟擊材料表面，在同表面發(fā)生能量交換的過程中，激發(fā)出大量表面自由基，接著等離子體中的活性粒子同自由基發(fā)生反應，從而在材料表面引入新的基團，上述過程改變了材料表面性能，進而實現對材料表面浸潤性（親水特性或疏水特性）的調控。

通過研究低溫等離子體對材料表面改性后材料表面潤濕性的變化，發(fā)現隨反應條件的不同，潤濕性的變化也可以不相同，改性后接觸角既可以減小，使材料表面親水性增加，也可增大，使材料表面疏水性增加。造成不同結果的原因是材料表面形成的化學活性基團有所不同，如當材料表面產生了如羧基、羥基、羰基、氨基等親水基團，材料的親水性會增加；當材料表面產生的化學基團為CH3等疏水基團時，材料的疏水性增加。

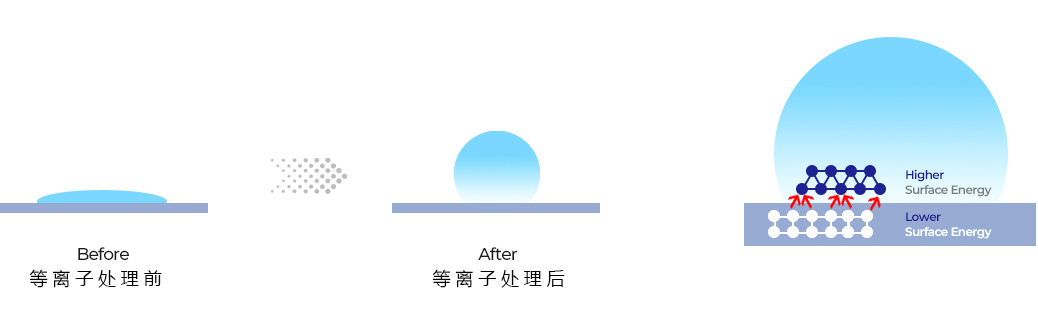

1）親水改性

目前，實現親水改性的主要思路是通過等離子體處理在材料表面引入含氧（O）的基團，如羥基、羧基、酯基等，這些基團能夠提高原材料表面的親水性。

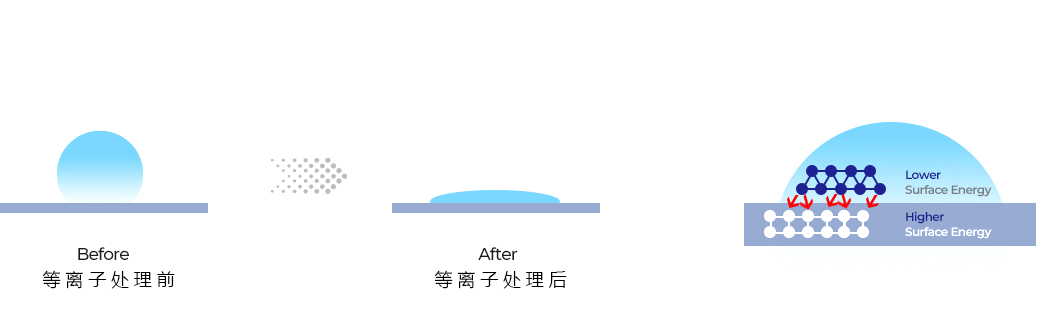

2）疏水改性

關于等離子體處理提高材料表面疏水性的研究思路，主要是通過在等離子體氣體中添加含氟（F）氣體，通過氣體放電產生含F活性粒子，以在材料表面引入含F的官能團，改變表面元素構成，從而降低材料表面能，提高表面粗糙度，達到表面疏水改性的目的。
