免费色视频,四川站街老熟女黑毛,日韩视频免费看,妺妺窝窝体色www野大粗

等離子體是一種由帶電粒子和中性粒子組成的準中性氣體,在自然界中,其是繼液態(tài)、固態(tài)和氣態(tài)之后的第4種狀態(tài)。等離子體也可分為高溫等離子體、低溫等離子體和天體等離子體等。宇宙中恒星產生的聚變等離子體,需在高溫4000—20000K范圍之間。人工制造的等離子體分為高溫和低溫兩類,其中高溫等離子體主要作為焊接、切割和涂層材料制備過程中的熱源;而低溫等離子體則通常通過加壓使氣體電離以產生高能粒子。低溫等離子體中高能粒子以不同速度運動,并呈現(xiàn)麥克斯韋分布特征,其中高溫電子與前驅氣體相互作用導致局部區(qū)域升溫,從而使電子具有較高的溫度,而氣體的溫度則較低,因此在相對緩和條件下可以激發(fā)使材料表面發(fā)生顯著變化的化學反應。

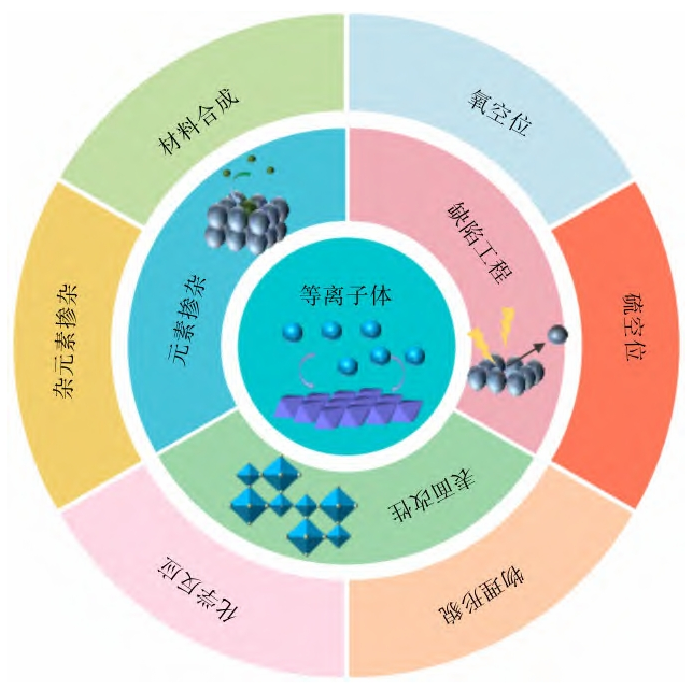

圖1為等離子體在材料領域的應用。從圖1可見,等離子體技術在材料中的應用主要集中于缺陷工程、表面改性和元素摻雜3大領域。缺陷工程是通過引入氧空位、硫空位等缺陷,調控材料的電子結構和能帶分布,從而提高材料的導電性和電化學活性。與傳統(tǒng)處理方法相比,等離子體處理可以精確控制缺陷的種類和濃度,從而實現(xiàn)更有效的材料性能提升。除了缺陷工程,等離子體技術在元素摻雜方面也展現(xiàn)了巨大的潛力。通過等離子體處理,可以將特定的雜原子引入材料的晶格結構中,從而調控材料的電子結構和化學活。例如,氮、硫、磷等元素的摻雜不僅能夠增強材料的導電性,還可以提高其化學穩(wěn)定性和循環(huán)壽命。傳統(tǒng)的雜元素摻雜方法往往需要高溫高壓環(huán)境，并且雜質摻入的均勻性較差,而等離子體技術則能夠在低溫條件下實現(xiàn)高效的雜元素摻雜,同時保證材料的均勻性和穩(wěn)定性。

等離子體技術在材料中的應用

缺陷工程

等離子體技術作為修飾材料的輔助手段,在保證材料基本結構的情況下可對原始材料的表面或內部進行改性,既可以改變電子或原子的結構,也能修飾材料的表面。與傳統(tǒng)的蝕刻和燒結方法相比,等離子體技術在材料改性方面具有更顯著的修飾效果。目前,普遍應用的改性手段之一就是肖特基缺陷。肖特基缺陷由空位組成,而空位是由熱振動引起原子原位遷移并留下空位形成的。然而,原子在晶格中的短途遷移往往受到強鍵合力的限制,需要跨越的勢壘取決于周身眾多原子所產生的吸引力。傳統(tǒng)方法需要借助外部高溫高壓等條件給予的特定遷移能量才能激發(fā)原子遷移并留下空位,而等離子體技術中的高能粒子與材料本身原子相撞擊時會瞬間產生極高的溫度,使得表面原子濺射而出形成空位,有效簡化了缺陷的生成過程。

雜元素摻雜

雜元素摻雜已被廣泛證明是改善材料物理和化學性能的有效途徑。通過摻雜,可以改變材料的電子結構和晶格結構,進而提升導電性、反應活性等性能。然而,雜原子摻雜過程需要克服巨大的能量壁壘,才能打破原始晶格中的鍵合力。從氧空位的角度來看,氧空位不僅能夠提高材料的導電性,還能降低雜原子進入晶格所需的能量,從而促進陰離子摻雜。研究表明,等離子體處理不僅會導致氧空位的形成,還能夠直接促進雜質摻雜的過程。雜原子嵌入晶格后會影響材料的費米能級和局部電子密度分布,這種變化往往與多個缺陷共同作用,使得材料的綜合性能顯著提升。

表面改性

材料表面作為界面材料的交界處,其特性直接影響兩相接觸的效率與效果。等離子體技術可以通過以下幾種方式改性材料表面:高能粒子轟擊材料表面時產生刻蝕效應,從而改變孔徑大小并增加接觸面積;與材料表面發(fā)生化學反應而形成新的化學鍵,從而影響后續(xù)的化學反應;通過能量交換引發(fā)表面的交聯(lián)或聚合過程,從而改變材料的物理和化學特性。

本文綜述了等離子體技術在材料合成與改性中的應用,尤其是在缺陷工程、雜質摻雜和表面改性方面的獨特優(yōu)勢。通過引入氧空位、硫空位等結構缺陷,等離子體技術能夠顯著提升材料的電化學性能,改善導電性和離子擴散能力。同時,等離子體技術還具備快速、低溫、高效的特點,相較于傳統(tǒng)方法,能夠大幅縮短材料處理時間,并減少能耗與環(huán)境污染。
